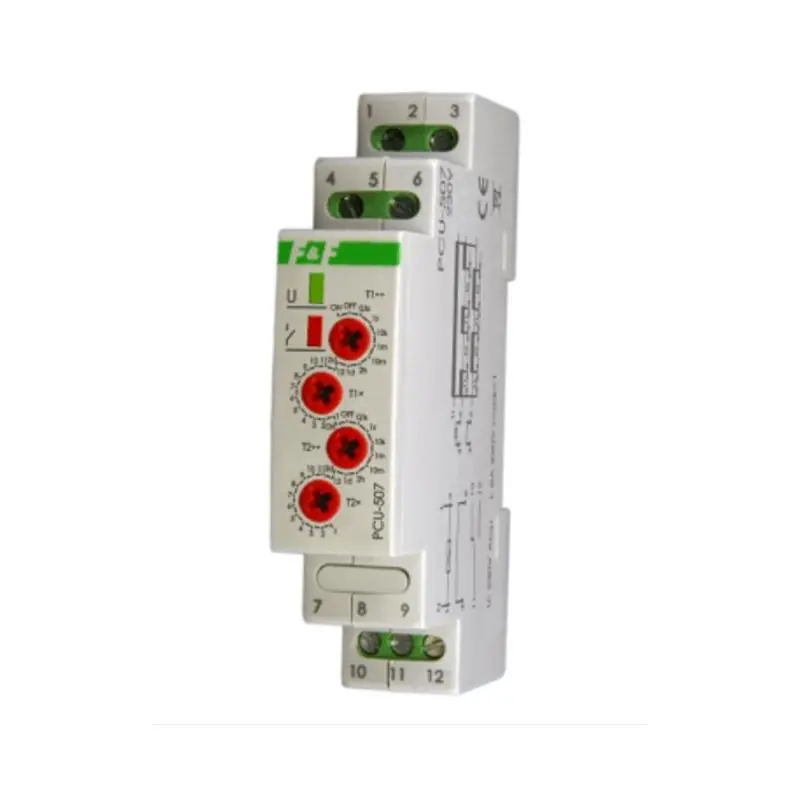

Nastawa dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).
Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE – CYKLICZNIE
Do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czas t2. Sekwencja tych przełączeń realizowana jest cyklicznie.
*OPÓŹNIONE ZAŁĄCZENIE – CYKLICZNIE
Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
- 0,1s: 0,1÷1,2 s
- 1s: 1÷12 sek.
- 10s: 10÷120 s
- 1m: 1÷12 min.
- 10m: 10÷120 min.
- 2h: 2÷24 godz.
- 1d: 1÷12 dni (24÷288 godz.)
- 2d: 2÷24 dni (48÷576 godz.)
- ON – przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
- OFF – przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
Dane techniczne
- zasilanie: PCU-507 230V 230V AC
- prąd obciążenia 2×(<8A)
- styk separowany 2P
- zakres nastawy czasu pracy 0,1s÷576 godz.
- opóźnienie zadziałania <50ms
- sygnalizacja zasilania LED zielona
- sygnalizacja stanu styku LED czerwona
- pobór mocy 0,8W
- temperatura pracy -25÷50°C
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 1 moduł (35mm)
- montaż na szynie TH-35
| Napięcie | 230V |
| Montaż | szyna DIN |
