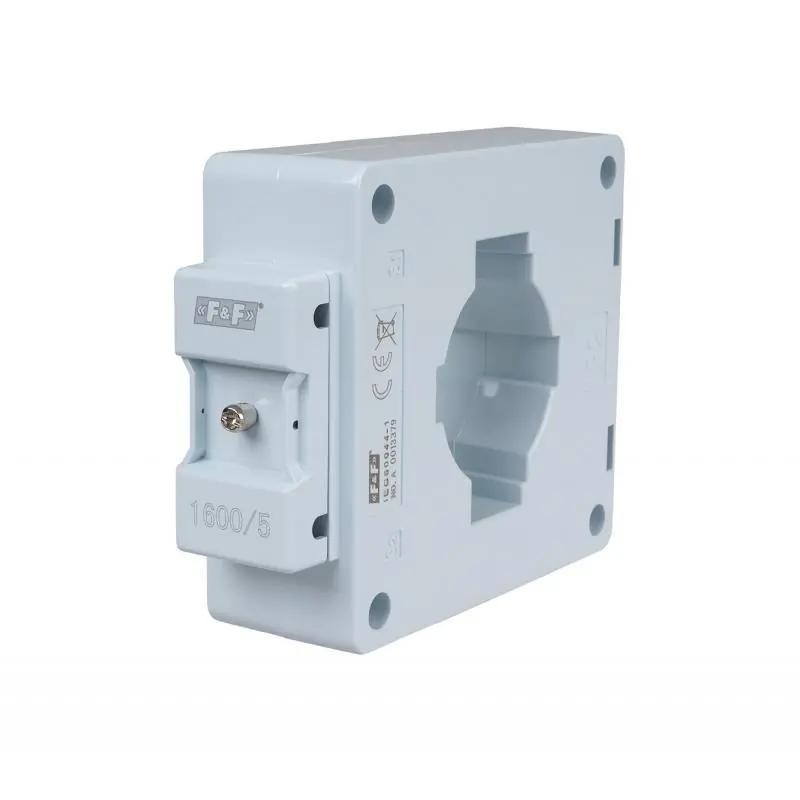

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych. DziałaniePrzewód z mierzonym prądem przechodzi przez główny otwór przekładnika prądowego (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn – prąd pierwotny znamionowy; ISn – prąd wtórny znamionowy; N – wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm – prąd pierwotny mierzony; IPm – prąd wtórny mierzony.Uwaga!Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2.Zakaz rozłączania układu wtórnego podczas pracy przekładnika prądowego (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
Dane techniczne:
- Typ jednofazowy
- Budowa z zamkniętym rdzeniem
- Przekładnia lp/ls 1600/5
- Klasa 0,5
- Moc [VA] 10 VA
- Częstotliwość 50÷60 Hz
- Maksymalne napięcie pracy 0,66 kV AC
- Nr normy IEC 60044-1
- Prąd wtórny nominalny Is 5 A
- Napięcie przebicia izolacji 3 kV/1 min.
- Współczynnik bezpieczeństwa FS ˂ 5
- Przyłącze S1/S2 zaciski śrubowe 4 mm²
- Moment dokręcający 0,5 Nm
- Temperatura pracy -5÷40°C
- Pozycja montażu pionowa/pozioma
- Montaż tablica/szynoprzewód
- Stopień ochrony IP20
| Stopień ochrony | IP20 |
| Montaż | na szynie |
