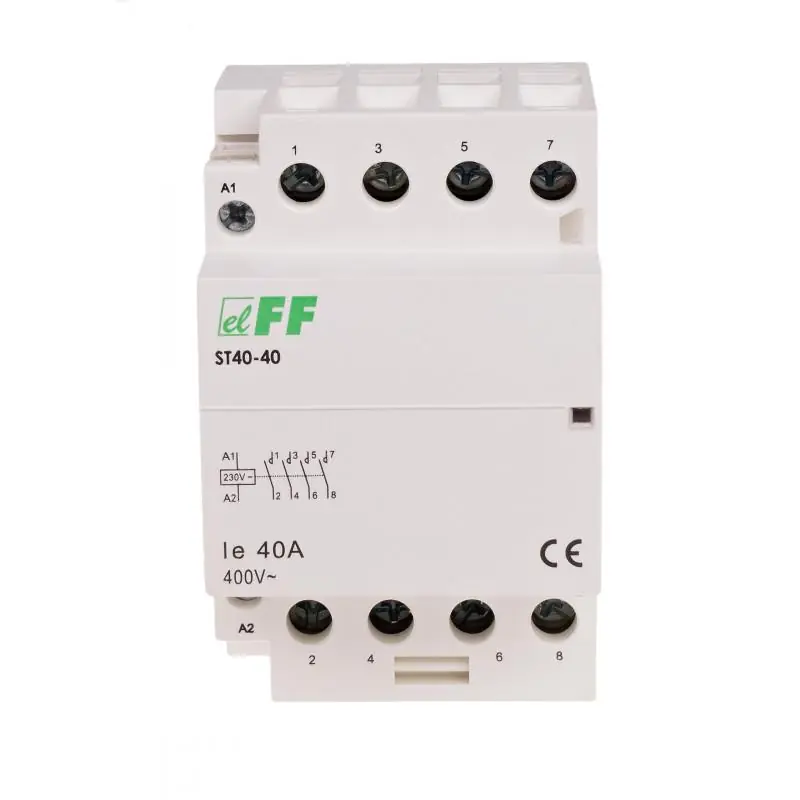

Stycznik modułowy
Prąd 40 A
Napięcie 230 V AC
Moc łączeniowa AC1 16 kW
Moc łączeniowa AC3 5,5 kW
Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.
Działanie
Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
Dane techniczne:
- Napięcie zasilania cewki 230 V AC
- Konfiguracja styków 4×NO
- Prąd torów głównych 40 A
- Moc łączeniowa kat. AC1 (230V) 16 kW
- Moc łączeniowa kat. AC3 (230V) 5,5 kW
- Moduł 3
- Nr normy IEC 61095
- Trwałość łączeniowa elektryczna 1×10⁵
- Trwałość łączeniowa mechaniczna 1×10⁶
- Waga 241 g
- Zaciski śrubowe 16 mm²
- Napięcie izolacji 4 kV
- Pobór mocy 6,4 W
- Temperatura pracy -25 ÷ 50 °C
- Montaż na szynie 35 mm
- Stopień ochrony IP20
| Stopień ochrony | IP20 |
| Napięcie | 230V |
| Montaż | szyna DIN |
| Ilość amper [A] | 40 |
| Kombinacja styków | 4NO |
