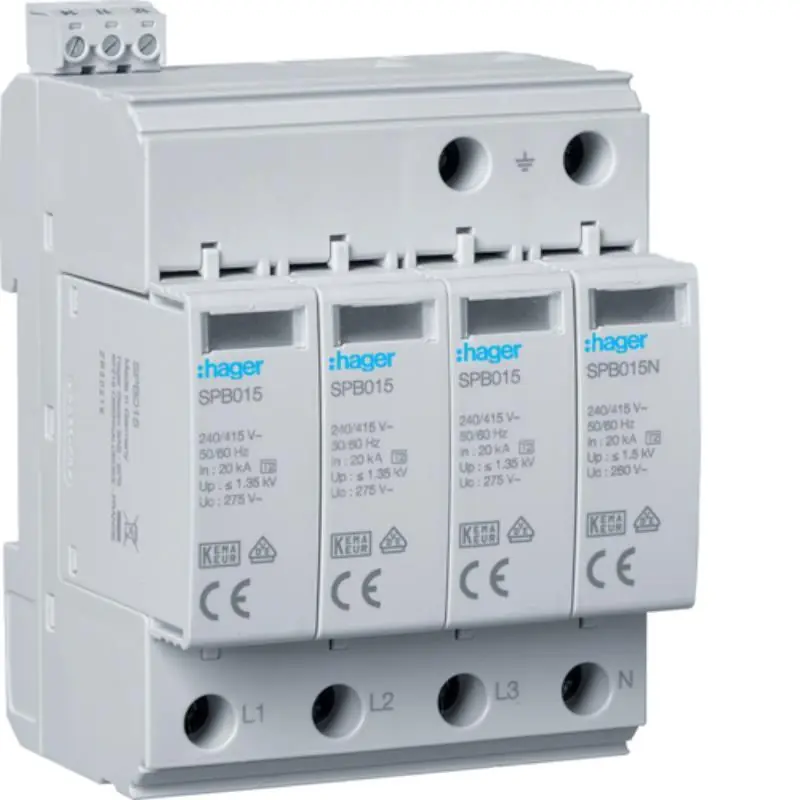

Ogranicznik przepięć T2 SPD, 4P, 3+1, TN-S/TT, In 20kA, Up≤1,35kV, Uc 275V styk – SPB415 | Ekspresowa dostawa

SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up≤1,35kV Uc=275V styk

Dane techniczne

Konstrukcja

• Układ biegunów: 4 P

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Częstotliwość: 50/60 Hz

Napięcie

• Maksymalne napięcie trwałej pracy Uc: 275 V
• Napięciowy poziom ochrony Up: 1,35 kV
• Stopień ochrony Up L-PE / N-PE IEC61643-11: 1,6 kV
• najwyższe napięcie stałe Uc_AC IEC61643: 275 V

Prąd

• Bezpiecznik: 125 A

Konfiguracja sieci

• Rodzaj sieci: TT/TN-S

Wymiary

• Głębokość produktu: 65,7 mm
• Wysokość produktu: 98,7 mm
• Szerokość produktu: 71 mm

Instalacja / Montaż

• Moment dokręcający: 3

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 25mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 35mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 25 mm²

Wyposażenie

• Ze stykiem zdalnym: nie

Norma

• Dopuszczenia / atesty: KEMA, VDE
• Badania zgodnie z PN-EN 61643-11: T2
• Dyrektywa europejska WEEE: dotyczy

Warunki użytkowania

• Temperatura robocza: -40…80 °C
• Temperatura przechowywania/transportu: -40…80 °C
