Opis produktu:

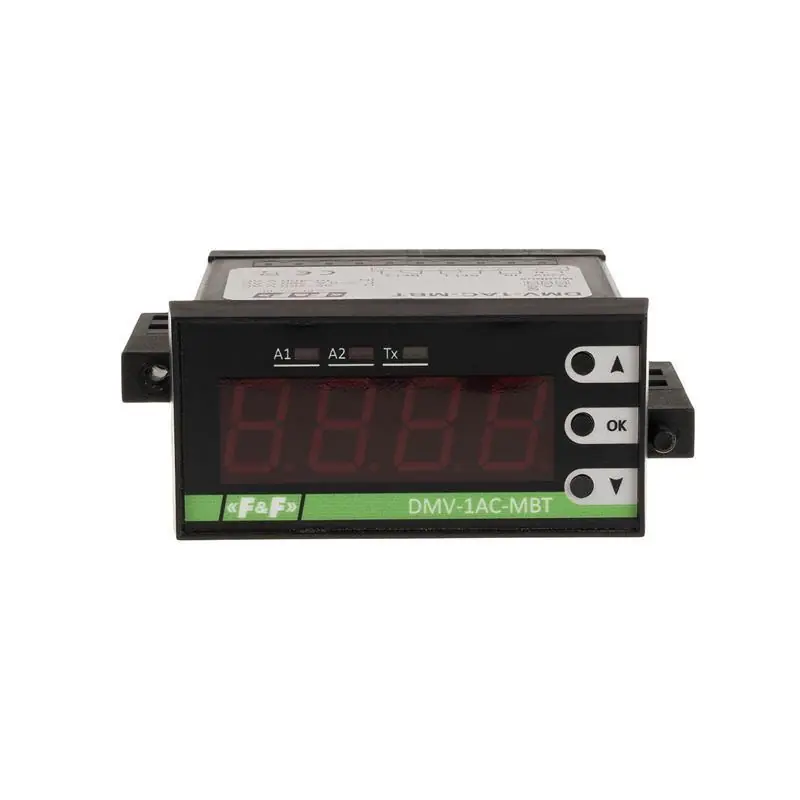

Miernik panelowy – jednofazowy.
Miernik DMV-1AC-MBT służy do pomiaru wartości skutecznej napięcia (RMS) AC w zakresie 10÷480 VAC.
Wynik pomiaru prezentowany jest na numerycznym wyświetlaczu LED o wysokości cyfr wynoszącej 14 mm.
Kanał pomiarowy jest galwanicznie odizolowany od zasilania układu i umożliwia pomiar na niezależnym obwodzie.
Działanie:
Urządzenie wyposażone jest w dwa niezależnie konfigurowane alarmy, które sterują pracą dwóch przekaźników ze stykiem przełącznym. Każdy z alarmów ma konfigurowalny dolny i górny próg zadziałania oraz histerezę. Dolny próg alarmu może być ustawiony w zakresie 10÷479 V, natomiast górny – w zakresie 11÷480 V. Histereza ustawiana jest w zakresie 1÷150 V. Stany alarmów sygnalizowane są dwiema czerwonymi diodami LED (A1 oraz A2) na frontowej części urządzenia.
Dane techniczne:
- Typ woltomierz jednofazowy
- Napięcie zasilania 85÷265 V AC
- Konfiguracja styków 2 × NO/NC
- Separacja styku TAK
- Wejście pomiarowe separowane 10÷480 V AC
- Histereza alarmów 1 V÷150 V
- Dolny próg alarmów 10 V÷479 V
- Górny próg alarmów 11 V÷480 V
- Opóźnienie alarmów 0 s÷180 s
- Wyświetlacz 4-cyfrowy LED (wysokość cyfry 14 mm)
- Dokładność wskazań 1%
- Protokół komunikacyjny MODBUS RTU
- Prędkość – ustawiana 1200÷115200 bit/s
- Bity danych 8
- Bity stopu 1 lub 2
- Bity parzystości EVEN / ODD / NONE
- Adres 1÷247
- Prąd obciążenia przekaźnika 6 A
- Przyłącze zaciski śrubowe 1,5 mm²
- Moment dokręcający 0,4 Nm
- Pobór mocy 2 W
- Temperatura pracy -10÷40°C
- Wymiary 72 ×36 ×72 mm
- Otwór montażowy 66 mm × 66 mm
- Montaż tablica
- Stopień ochrony IP20
| Montaż | podtynkowy |
